Radiālie ventilatori

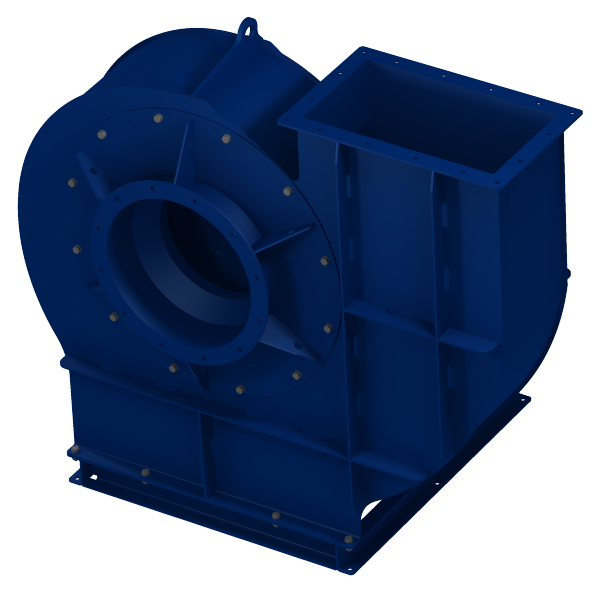

Vidēja spiediena radiālie ventilatori ar augstu jaudu
Apraksts: Vidēja spiediena ventilatori ar augstu gaisa plūsmas jaudu. Aprīkoti ar lāpstiņriteņiem, kas nodrošina plūsmas plašā darbības laukā. Paredzēti lielu gaisa apjomu pārvietošanai pie spiedieniem, kas pārsniedz “WPL” sēriju. Piemēroti arī filtrācijas un atputekļošanas procesiem.
Pieejamie izpildījumi:
Pozīcijas: Rd 0°, 90°, 270° un Lg 0°, 90°, 270°
Ieejas diametri: 250 – 630 mm
Gaisa plūsmas temperatūra: –20 līdz +80°C
Motora darba temperatūra: –20 līdz +50°C
Uzstādītās motora jaudas: 0.55 – 30 kW
Motora apgriezieni: 3000, 1500, 1000 min⁻¹
Motori standartā pielāgoti darbam ar frekvences pārveidotāju
Drenāža pozīcijām, kur tā nepieciešama
Pārdomāti risinājumi ventilatora vieglai uzstādīšanai un transportēšanai uz darba vietu
Korpuss aizsargāts pret koroziju – pulverkrāsojums
Papildu izpildījumi:
Nestandarta pozīcijas (Rd 45°, 135°, 180°, 225°; Lg 45°, 135°, 180°, 225°)
Montāžas forma: IM V1 – ieejas atloka stiprinājums
Termiskā un akustiskā izolācija
Lāpstiņriteņi ar nestandarta plūsmām
Motori līdz 132 kW
Divpusēja iesūkšana (dubultota jauda)
Sprādziendrošs izpildījums
Augstas temperatūras izpildījums (maks. +250°C)
Korpuss:
Metināts no konstrukciju tērauda loksnēm, ar optimizētu spirālveida formu; lielākiem ventilatoriem – ar pastiprinājuma ribām
Aprīkots ar pieskrūvējamu vai metinātu motora plauktu
Aizsardzība pret koroziju ar pulverkrāsojumu (RAL 5005 – signālzilā krāsā)
Papildu korpusa izpildījumi:
Karstā cinkošana
Materiāls: nerūsējošais tērauds 1.4301
Materiāls: alumīnijs
Apkalpošanas lūka
Krāsojums citā RAL krāsā
Motors:
Asinhronais 3 fāžu
Barošanas spriegums: 3~ 230/400V; 400/690V
Efektivitātes klase: IE3
Izolācijas klase: F
Aizsardzības pakāpe: IP55
Motora korpuss no alumīnija vai čuguna
Aprīkots ar slēgtiem, bezapkopes gultņiem
Papildu motora izpildījumi:
Barošanas spriegums: 440V, 460V, 500V, 1000V
Frekvence: 60Hz
Efektivitātes klase: IE4
Izolācijas klase: H
Aizsardzības pakāpe: IP56, IP66
Tinuma temperatūras sensori
Gultņu temperatūras sensori
Lāpstiņritenis:
Izgatavots no metināta tērauda, slēgta konstrukcija, ar atpakaļ vērstām lāpstiņām
Augsta jauda un efektivitāte vidēja spiediena diapazonā
Dinamiski balansēts atbilstoši ISO 1940-1, klasei G-6.3
