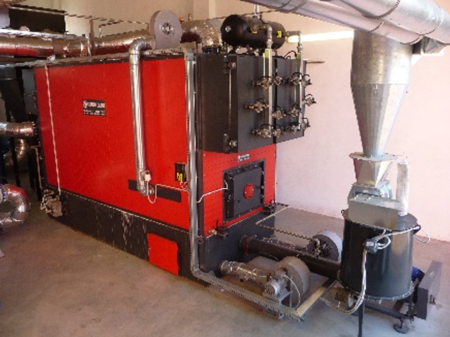

AUGSTAS VEIKTSPĒJAS CT-M TIPA CIETĀ KURINĀMĀ APKURES KATLS 800kW


CT-M tipa katli karstā ūdens ražošanai ir projektēti un ražoti, lai izmantotu visu veidu un formas pulverizētus cietos atkritumus.

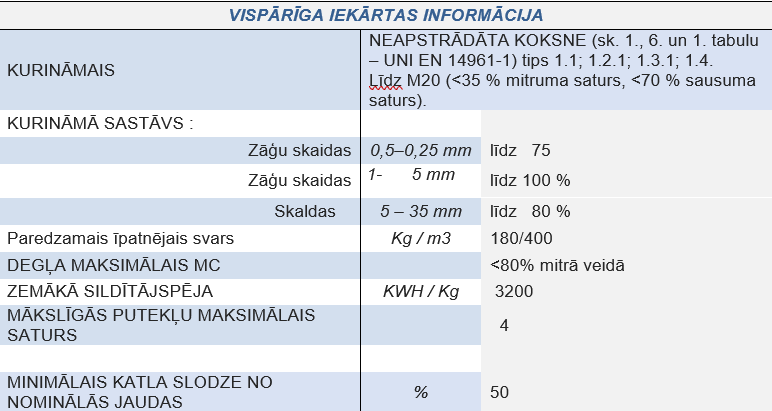

Apkures katls ir projektēts un izgatavots, lai darbotos saskaņā ar standartiem, kas noteikti DECREE –02-1997 N.22, enerģijas reģenerācijai no neapstrādātas un apstrādātas koksnes formēšanas atkritumiem, tostarp:

ZĀĢU SKAIDAS, VIDĒJA BLĪVUMA ŠĶIEDRU PLĀKSNES, EMAILĒTAS PLĀKSNES, LAMINĒTAS PLĀKSNES, MASONĪTI, ABS UN PVC MALAS, ŠĶELDAS U.C.

vai arī darbībai ar šķidrā vai gāzveida kurināmo.

Katla konstrukcija ir pilnībā izgatavota no tērauda loksnēm, ar lielu, ar ūdeni dzesētu sadegšanas kameru, kas pilnībā pārklāta ar pirmās kvalitātes ugunsizturīgu materiālu, kas ļauj pilnībā sadedzināt materiālus ar ļoti zemu piesārņojošo vielu un nesadegušo daļiņu procentuālo daudzumu.

Turklāt ir paredzētas durvis manuālai iekraušanai un normālai un regulārai apkopei.

Siltuma ģenerators sastāv no trim horizontālām dūmvadu līkumām ar ūdenī iegremdētiem dūmvadu cauruļvadiem un cauruļu saiņiem galos; dūmvadu nodalījumiem ir durvis.



KATLA VISPĀRĪGĀS ĪPAŠĪBAS

Tas ir modernas tehnoloģijas ģenerators karstā ūdens ražošanai ar trim efektīvām dūmvadu līkumām, un tā izmēri atbilst I.S.P.E.S.L.

Ģenerators ir monobloks ar dūmvadiem un aprīkots ar visiem nepieciešamajiem piederumiem automātiskai darbībai saskaņā ar spēkā esošajiem standartiem.

Tas satur lielu ūdens daudzumu un atbilstošu termisko svārstu.

Katla kopējā efektivitāte ir ļoti augsta, sasniedzot 90 % optimālos darbības apstākļos.



H2O ĢENERATORS AR DŪMU CAURULĒM, TIPA CT-M

Mūsu karstā ūdens ģeneratori, tips CT-M, ir izstrādāti, lai atgūtu dūmgāzu siltuma saturu no siltuma sadales iekārtas.

Lielais sadegšanas kameras izmērs ļauj gāzēm pietiekami ilgi palikt augstā temperatūrā, tādējādi nodrošinot pilnīgu sadegšanu.

Ūdens cirkulācija pret straumi ar lielāku ātrumu zonās, kur siltuma slodze ir intensīvāka, ļauj sasniegt augstus apmaiņas koeficientus.

Konvektīvā cauruļu kūļa arhitektūra ar horizontāli novietotām dūmu torņiem novērš pelnu nogulsnēšanos uz siltummaina virsmām.

Pelnus savāc izplešanās kamerā, kas atrodas zem cauruļu kopuma, kur pēc pieprasījuma var uzstādīt Arhimēda skrūves, lai automātiski izvilktu pelnus.

Konstrukcijā izmantotie materiāli ir augstas kvalitātes tērauds, un metināšana tiek veikta ar manuālu tehniku, ko veic kvalificēts personāls.

Visas konstrukcijas fāzes tiek pārbaudītas ar mūsu iekšējo kontroles sistēmu. Šīs īpašības kopumā nodrošina augstu veiktspēju gan reaģēšanas, gan darbības ziņā, kā arī garantē nepārtrauktu un ilgstošu darbību pat visgrūtākajos apstākļos.

******************************

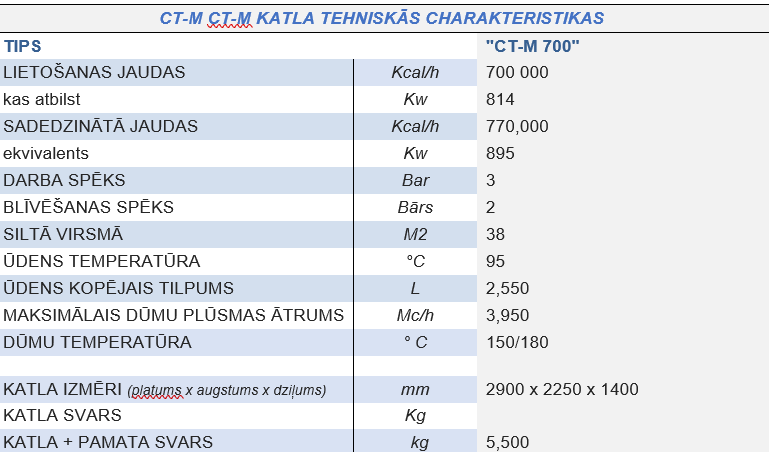

N. 1 APKURES KATLS MOD. CT-M 700 JAUDA 700.000 Kcal/h (800 kW) KARSTĀ ŪDENS RAŽOŠANAI, APRĪKOTS AR:

REGULĒJOŠO TERMOSTATU

MANUĀLO TERMOSTATU

MANOMETRU

TERMOMETRIEM

DŪMU ZONDI PT100

ŪDENS ZONDI PT100

ŠĶIDRUMA DEPRIMOMETRU

NOTEKU SISTĒMU

PRETSPRIEDES FLANŠU SĒRIJA



CIETĀ KURINĀMĀ DEGLIS

Nr. 1 STATISKĀ DEGŠANAS KAMERA AR HORIZONTĀLU ASI

Degšana notiek ar rotējošu liesmu.

-1 centrālais korpuss, kas atvieglo produkta sajaukšanu ar sadegšanas gaisu, izgatavots no elektrolokšņotā tērauda lokšņu, iegremdēts ūdenī, pārklāts ar monolītu ugunsizturīga betona strūklu ar augstu alumīnija saturu.

- ŪDENS CIRKULĀCIJAS SISTĒMA

- GAISA Dzesēšanas sistēma

- DAUDZSEKTORU PRIMĀRĀ KURINĀMĀ PADEVES SISTĒMA

- DAUDZSEKTORU SEKUNDĀRĀ KURINĀMĀ PADEVES SISTĒMA

- MOTORIZĒTI REGULĒJOŠIE VĀRSTI

- PAŠIZDZĒŠANĀS SISTĒMA


AUTOMATISKĀ DEGĻA tips AUTOFOCUS

ar mehānisku skrūvju konveijeru.



ELEKTRISKAIS MOTORS 4-POLU 380V 50HZ

REDUKTORS ar zobratiem un invertoru.

DEGĻA KAMERAS pamatne

VENTILATORS degšanas gaisam ar regulēšanas režģiem.

VENTILATORS sekundārajam gaisam ar regulēšanas režģiem.

CAURULE ar atlokiem tvertnei.

DEGĻA PAMATS no čuguna ar ventilācijas sistēmu

Ugunsdzēsības ZONDE


MINISILO

AUTOMATISKAIS MINISILO

ar tilpumu aptuveni 1 m3 skaidām un zāģu skaidām, lai padotu kurināmā materiālu katlam.

Apļveida forma ø 1000 ar līmeņa indikatoriem, pārbaudes durvīm ar drošības mikroslēdzi, automātiskajiem līmeņiem pildīšanai, iekšējo pretbloķēšanas atsperi, ko kontrolē zobratu motors.





DROŠĪBAS VENTILIS

Nr. 2 KOPĒJĀS IZLIETES DROŠĪBAS VENTILI I.S.P.E.S.L. kalibrēti 3 bar

N. 1 MAIŅAS IEGREMDEJAMS katlā, lai izkliedētu lieko siltumu, ar automātiski aktivizētu elektromagnētisko vārstu (saskaņā ar I.S.P.E.S.L.01 / 04).






PANELIS BOILERA AUTOMATISKAI KONTROLEI NO SILO LĪDZ DŪMU EKSTRAKCIJAI

ELEKTRISKAIS PANELIS

ELEKTRISKĀ PANEĻA nepārtrauktai degšanas kontrolei un visu parametru attēlošanai.

Nepārtraukta gaisa un degvielas regulēšana ar variatoru un automātiskajiem aizslietņiem.



DŪMU EKSTRAKTORU UN NOSĒDUMU INSTALĀCIJA

Nr. 1 ELEKTRISKAIS VENTILATORS augstas efektivitātes pastiprināts centrbēdzes dūmu nosūcējs ar vienu iesūkšanas atveri augstas temperatūras dūmiem, ar plakanu lāpstiņu ratu, pašattīrojošs, ar motoru, kas uzstādīts uz slīdēm ar siksnu spriegotājiem, aizsargapvalkā.



Nr. 1 SAVIENOJOŠO KANĀLU KOMPLEKTS

Izgatavots no nerūsējošā tērauda loksnes dūmgāzu savienojumam starp KATLU - MULTICYCLONE - DŪMU EKSTRAKTORU - SKURSTENI.





Nr. 1 MULTICYCLONE inversijas dūmu putekļu uztvērējs, inerciālais ātrums, lai ar zemu ātrumu uztvertu degšanas procesā palikušās gaisa daļiņas. Tas ir vertikāli uzstādīts, ar pašnesošām konstrukcijām no īpaši bieza tērauda lokšņu, ar atbilstošiem izmēriem, aprīkots ar durvīm regulārai apkopi un uzturēšanai, cokoliem un tvertni pelnu savākšanai.



Nr. 1 SKURSTENIS izgatavots no karsti cinkotas tērauda lokšņu cauruļu sekcijām, ar atlokiem savienojumiem ar cinkotiem bultskrūvēm, plāksni ar lūku, balstiem, savienojuma stieņiem, skavām un trossēm, augstums 13,5 m x ø 800.
